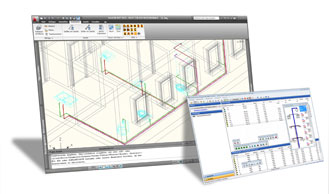

GBIS Sanitär für AutoCAD MEP
Tool zum intelligenten Verbinden von AutoCAD MEP mit SOLAR-COMPUTER-Berechnungen für die Sanitärplanung für Trinkwassernetze nach DIN 1988-300 und Entwässerungsnetze für Gebäude und Grundstücke nach DIN EN 12056 und 752 sowie DIN 1986-100. Übersichtliche Bedienung über GBIS-Schaltflächen und -Dialoge in der AutoCAD-Oberfläche. Vielseitiges bidirektionales Verbinden mit zahlreichen Visualisierungen.
Kompatibilität
AutoCAD MEP 2023. SOLAR-COMPUTER-Programme Trinkwasser (Best.-Nr. S89) und Entwässerung (Best.-Nr. S86).Verbund-Konzept
GBIS ist eine SOLAR-COMPUTER-Software, die das intelligente bidirektionale Verbinden von Zeichnen und Rechnen steuert, u. a. das Einlesen von Gebäude- und TGA-Anlagendaten aus AutoCAD. Die Steuerung erfolgt durch GBIS-Schaltflächen in der AutoCAD-Ribbon-Bar sowie durch Einstellungen und Verknüpfungen in editierbaren GBIS-Dialogen.Projektablauf
Gezeichnete Trinkwassernetze lassen sich in der Trinkwasser- und Zirkulations-Berechnung sowohl nachrechnen (Bestandsbau), neu auslegen (Neubau) als auch kombiniert bearbeiten. GBIS steuert die eventuelle Redimensionierung in der Zeichnung und trägt relevante Rechenergebnisse in das AutoCAD-Modell für vielseitige Nutzung ein, z. B. Beschriften von Sanitär-Objekten, -Leitungen und -Strängen, Einfärben von Leitungen und Strängen nach berechneten bzw. vorgegebenen Spitzendurchflüssen, Isolierungsstärken, Fließgeschwindigkeiten, Wassermengen, etc. Aus dem aus CAD generierten SOLAR-COMPUTER-Trinkwassernetz lässt sich ein Standard-Entwässerungsnetz generieren und gemäß DIN EN 12056 und DIN 1988-100 berechnen.Interaktives Arbeiten
Bei gleichzeitig geöffneten Zeichen- und Rechenprojekten bietet GBIS in AutoCAD MEP zusätzliche nützliche Funktionalitäten, z. B. Zoomen eines in der Berechnung aktiven Raumes, Markieren des aktuellen Stranges, etc.Prüfungen und Reports
GBIS prüft die gelesenen Daten auf Plausibilität und Relevanz für die Verwendung in den normbedingten Berechnungen und erstellt einen Report. Bei Erkennen von Plausibilitäts-Widersprüchen ergänzt GBIS den Report um Hinweise, den der Anwender zum Anpassen der Zeichnung verwenden kann; teils unterstützt GBIS den Anwender dabei mit Visualisierungshilfen. Daten ohne Relevanz für die Berechnung werden ignoriert.Hilfreiche Zusatzfunktionen
Möglichkeit, die in der Zeichnung frei definier- und verwaltbaren AutoCAD-Systemtypen der Rohre mit den relevanten Systemtypen Kaltwasser, Warmwasser, Zirkulation, Entwässerung und Rohrentlüftung als Büro-Standard oder projektbezogen für automatisierten Verbund mit den Sanitär-Auslegungsprogrammen zu verknüpfen.Produktkatalog
